GIỚI THIỆU VỀ HỆ THỐNG BÁO CHỔ TRỐNG HƯỚNG DẪN ĐẬU XE
Là giải pháp phù hợp cho các mô hình bãi xe ô tô tại các toà nhà, chung cư, trung tâm thương mại. Hệ thống hướng dẫn đậu xe thông minh hoàn toàn tự động cho bãi xe ô tô trong các tòa nhà sử dụng công nghệ siêu âm. Cho phép thống kê dữ liệu về số lượng xe, vị trí đậu của các xe theo mốc thời gian hàng ngày, hàng tháng cũng như trong khoảng thời gian ngắn, giúp người quản lý biết được tình trạng sử dụng của bãi xe.
ƯU ĐIỂM CỦA HỆ THỐNG
-
Giám sát trạng thái vị trí đỗ xe thời gian thực
Hiển thị thông tin bãi xe theo thời gian thực như số lượng xe trong bãi, số lượng trống, thống kê lượng xe vào/ra trong bãi giúp cho việc giám sát và triển khai nhân viên trông giữ xe hiệu quả.
-
Thống kê số lượng xe theo thời gian.
Thống kê số lượng xe trong bãi theo ngày, tháng hoặc trong một khoảng thời gian nhất định giúp cho người quản lý bãi xe nắm được hiệu quả khai thác bãi xe.
-
Hiển thị trạng thái vị trí xe lên bản đồ
Hệ thống cho phép xây dựng những bản đồ bãi xe và hiển thị vị trí đỗ xe thực tế trên bản đồ. Giúp cho người quản lý có thể nắm được thông tin bãi xe trên bản đồ thực tế.
-
Hiển thị thông tin bãi xe lên bảng led trong nhà và ngoài trời

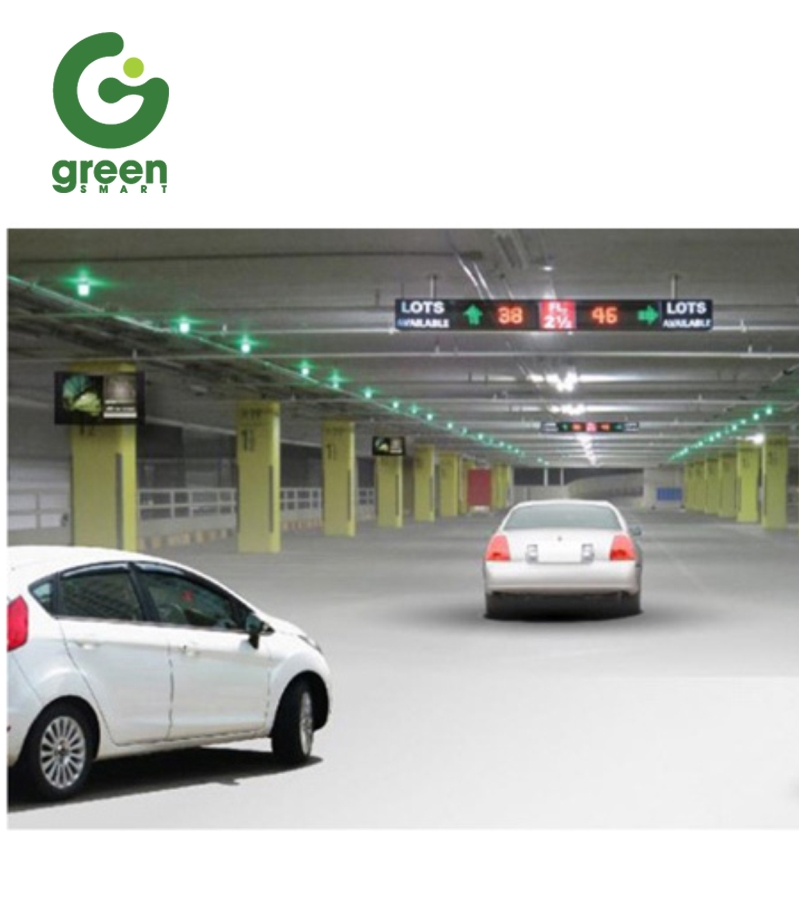

Hiển thị số lượng vị trí trống lên bảng LED trong nhà và ngoài trời, giúp cho lái xe quyết định có gửi xe vào bãi không và lái xe đến vị trí nào còn trống trong bãi xe.
THIẾT BỊ CHÍNH CỦA HỆ THỐNG
1. Bộ điều khiển trung tâm CCU.01
Bộ điều khiển trung tâm điều khiển toàn bộ hệ thống báo chỗ trống cho ô tô, thu thập dự liệu của các cảm biến siêu âm thông qua bộ điều khiển trung gian ZCU.01, từ đó đưa ra tín hiệu đến bảng LED hiển thị chỗ trống và chỉ dẫn trên các lối đi đặt trong hầm.
* Thông số:
Nguồn cấp 12Vdc, 1000mA
Đầu ra VGA, LAN
Kết nối tối đa 60 thiết bị ZCU, LED
Có tinh năng bản đồ (tùy chọn)
Kích thước 25x 35x 11 cm
2. Bộ điều khiển khu vực ZCU.01
Bộ điều khiển là bộ điều khiển cấp nguồn và quản lý các cảm biến siêu âm, mỗi bộ điều khiển cho phép nối tới tối đa 60 cảm biến. sẽ thu thập dữ liệu từ các cảm biến siêu âm rồi chuyển tín hiệu truyền thông tới bộ điều khiển trung tâm.
* Thông số:
Điện áp hoạt động: 24Vdc
Dòng điện tối đa: 200 mA
Cổng truyền thông 1: kết nối tới bộ điều khiển trung tâm và bảng LED
+ Chuẩn truyền thông RS485
+ Tốc độ truyền thông 9600 bps
+ Khoảng cách truyền thông tối đa: 1000m
Cổng truyền thông 2: kết nối tới các cảm biến siêu âm
+ Chuẩn truyền thông RS485
+ Tốc độ truyền thông 9600 bps
+ Số lượng cảm biến tối đa có thể kết nối: 60 cảm biến
3. Đèn hiển thị báo hiệu trạng thái chỗ trống Led.01
Đèn cho phép chuyển đổi màu sắc (xanh hoặc đỏ) báo hiệu trong vị trí đỗ xe có xe hay không. Tín hiệu điều khiển được đưa ra từ cảm biến siêu âm lắp phía trên điểm đỗ xe. Đèn LED báo hiệu được lắp ở phía trước của điểm đậu xe.
* Thông số:
Điện áp hoạt động: 5Vdc
Dòng điện tối đa: 30mA
Màu sắc: Xanh, đỏ
4. Bảng LED báo tổng số chỗ trống – Bảng LED ngoài trời
Bảng LED ngoài trời sẽ hiển thị tổng số chỗ trống của bãi xe trong tòa nhà. Bảng LED ngoài trời thường được đặt ở trước cổng của tòa nhà.
* Thông số:
Nguồn cấp 5Vdc, 40mA
Kích thước: tùy thuộc vào thiết kế theo yêu cầu chủ đầu tư
5. Bảng LED báo chỉ dẫn chỗ đậu xe trong nhà Led-LD.01
Bảng Led-LD.01 báo chỉ dẫn chỗ đậu xe sẽ hiển thị số chỗ trống và hướng mũi tên chiều đi cho lái xe trong một khu vực của hầm. Bảng LED thường được đặt ở cửa hầm hoặc lối rẽ ngã ba để chỉ hướng đi.
* Thông số:
Nguồn cấp 5Vdc, 2A
Ma trận điểm: 16x 48
Kích thước: 23x 42x 9cm
Có 02 loại màu có thể thiết lập trên phần mềm: Xanh, đỏ
Vị trí mũi tên và hướng mũi tên được điều khiển trên phần mềm
6. Cảm biến siêu âm: có 2 dòng thiết bị có thể lựa chọn
a. Cảm biến siêu âm SS.01
Cảm biến là thành phần quan trọng nhất trong hệ thống báo chỗ trống, sử dụng sóng siêu âm để xác định trạng thái chổ đậu xe
Cảm biến được mắc nối tiếp, kết nối về bộ điều khiển khu vực ZCU.01 theo chuẩn RS485
Cảm biến được lắp phía trên chính giữa ô đậu, tự động điều khiển tín hiệu đến đèn hiển thị báo hiệu trạng thái chỗ trống Led.01 lắp đặt phía trước ô đậu sáng xanh – đỏ theo trạng thái ô đậu không có hoặc có xe
* Thông số:
Điện áp hoạt động: 24Vdc
Dòng điện tối đa: 10 mA
Khoảng cách phát hiện: 0.5m – 3.5m
Kích thước: 10x 4cm
LINK DOWNLOAD CATALOG
b. Cảm biến siêu âm hai trong một
Là cảm biến sử dụng sóng siêu âm để phát hiện ô tô có trong khu vực cảm biến hay không, từ đó hiển thị ra LED màu xanh hoặc màu đỏ được tích hợp ngay trên cảm biến siêu âm, đồng thời truyền tín hiệu điều khiển về bộ điều khiển khu vực ZCU. Cảm biến siêu âm được lắp ở phía trên và phía trước của điểm đỗ xe.
* Thông số:
Điện áp hoạt động: 24Vdc
Dòng điện tối đa: 45 mA
Truyền thông: RS485
Màu sắc đèn LED: Xanh, đỏ
LINK DOWNLOAD CATALOG
