Mã sản phẩm
|

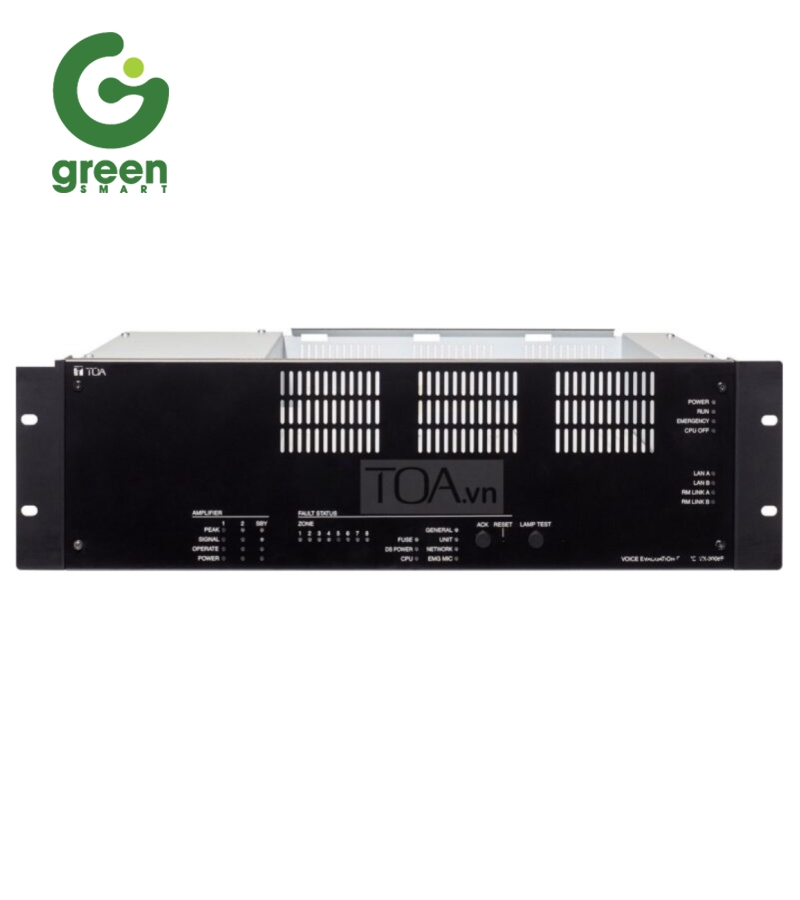

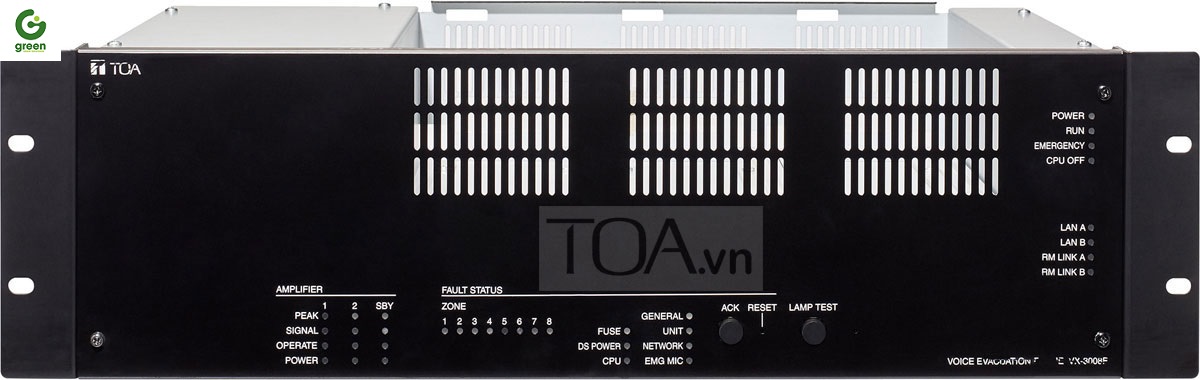

VX-3008F
|
|
Nguồn năng lượng
|
31V DC (phạm vi hoạt động: 20 – 33V DC), khối đầu cuối có thể tháo rời (4 chân)
|
|
Sự tiêu thụ năng lượng
|
85W ở 31V DC
|
|
Các chỉ số
|
POWER (xanh lá cây) 1, RUN (xanh)… 1, KHẨN CẤP (màu đỏ)… 1, CPU OFF (đỏ)… 1, LAN A (xanh)… 1, LAN B (xanh)… 1, RS LINK A (màu xanh lục )… 1, RS LINK B (xanh lá cây)… 1
TÌNH TRẠNG NHANH (màu vàng)
CHUNG… 1, ĐƠN VỊ (* 1)… 1, MẠNG (* 1)… 1, EMG MIC (* 1)… 1, FUSE (* 1) )… 1, POWER (* 1)… 1, CPU… 1, ZONE… 8
AMPLIFIER
PEAK (đỏ)… 3, SIGNAL (xanh lá cây)… 3, OPERATE (xanh)… 3, POWER (xanh)… 3
|
|
Hoạt động
|
Công tắc điều khiển lỗi … 2 (ACK / RESET)
Công tắc kiểm tra … 1 (LAMP TEST)
Công tắc cài đặt: ID NUMBER, RESET, IMPEDANCE, Cài đặt (bảng mặt trước bên trong)
|
|
LAN A, B
|
Số kết nối: 2 (LAN A, LAN B)
Mạng I / F:
Giao thức mạng 100BASE-TX : Giao thức TCP, UDP, ARP, ICMP, RTP, IGMP, FTP,
Giao thức HTTP Spanning:
Hệ thống truyền âm thanh RSTP: âm thanh gói TOA
Phương pháp mã hóa âm thanh:
Tần số lấy mẫu âm thanh PCM : 48 kHz
Số bit định lượng âm thanh: 16 bit
Thiết bị kết nối: VX-3004F, VX-3008F khác, VX-3016F, NX-300,
Đầu nối HUB chuyển đổi : Đầu nối RJ45
Cáp kết nối: danh mục 5 xoắn cặp cáp (CAT5)
Số giai đoạn của kết nối Cascade: lên đến 7
Khoảng cách cáp tối đa: 100 m (328,08 ft)
|
|
Liên kết RS A, B
|
Số đầu nối: 2 (RS LINK A, RS LINK B)
Mức đầu vào âm thanh: 0 dB (* 2)
Nguồn cấp dữ liệu: Max. 1 A trên đầu nối
Đầu nối: Đầu nối RJ45
Cáp kết nối: Được che chắn danh mục 5 cáp xoắn đôi (CAT5-STP)
Khoảng cách cáp tối đa: 1200 m (3937,01 ft)
|
|
Liên kết DS
|
Thiết bị kết nối: DS LINK các bộ cấp nguồn bộ
Kết nối: đầu nối RJ45
Cáp kết nối: được che chắn danh mục 5 cáp xoắn đôi (CAT5-STP)
Khoảng cách cáp tối đa: 5 m (16,4 ft)
|
|
Liên kết tương tự
|
Số đầu nối: 1 đầu vào, 1 đầu ra
Thiết bị kết nối: VX-3004F,
Đầu nối VX-3008F, VX-3016F : Đầu nối RJ45
Cáp kết nối: được che chắn danh mục 5 cáp xoắn đôi (CAT5-STP)
Khoảng cách cáp tối đa: 800 m (2624.67) ft)
|
|
Kiểm soát đầu vào 1, 2
|
16 đầu vào, ngõ vào tiếp điểm không áp, điện áp mở: 24 V DC, dòng ngắn mạch: 2 mA
Hệ thống phát hiện lỗi: mạch ngắn, mạch hở, phương pháp: phát hiện điện áp
Đầu nối: đầu nối RJ45
Cáp kết nối: được che chắn danh mục 5 cặp xoắn cáp (CAT5-STP)
|
|
Kiểm soát khẩn cấp IN
|
Đầu vào 2: Đầu vào điện áp bị cô lập, đầu nối -24 đến +24 V
Đầu nối RJ45
Cáp kết nối: Loại 5 cáp xoắn đôi (CAT5)
|
|
Hàm VOX
|
Ngưỡng: -60 đến 0 dB (bước 1 dB) Độ trễ: 0 đến +10 dB, Thời gian chờ: 10 ms – 10 s Có thể
cài đặt cho mỗi đầu vào âm thanh
|
|
Đầu ra điều khiển 1, 2
|
Các đầu ra chung: 8 với ngõ ra CONTROL: 1 ngõ ra độc quyền: 3 với ngõ ra CONTROL 2 FAULT FAULT, CPU FAULT, CPU OFF Không tiếp điểm điện áp, đầu ra tiếp điểm điện, dòng điều khiển: 10 mA, chịu được điện áp: 28V DC
Connector: RJ45 connector
Cáp kết nối: được che chắn danh mục 5 cáp xoắn đôi (CAT5-STP)
|
|
ATT / đầu ra điều khiển
|
8 đầu ra, không tiếp điểm điện áp, tiếp điểm relay (NC, NO, C), dòng điều khiển: 2 mA đến 5 A, chịu được điện áp: 125V AC, 40 V DC
Connector: khối đầu cuối có thể tháo rời (12 chân)… 2
|
|
Ngõ vào âm thanh 1, 2, 3, 4
|
4 đầu vào
Độ nhạy:
LINE: -20 dB (* 2), MIC: -60 dB (* 2)
Cảm biến LINE / MIC / ANC (có thể thay đổi với phần mềm cài đặt)
Kiểm soát độ sáng: điều chỉnh âm lượng với điều khiển âm lượng (bảng mặt trước)
– vô cực tới 0 dB
Trở kháng đầu vào: 47 kΩ,
đáp ứng tần số cân bằng điện tử: 40 Hz – 20 kHz – / + 1 dB (tại DA CONTROL LINK, ngõ ra 0 dB)
Biến dạng: 1 %%% trở xuống (tại DA CONTROL LINK, 0 Ngõ ra dB, 1 kHz)
Tín hiệu để Noise Ratio: 60 dB trở lên (tại DA CONTROL LINK, A-weighted)
Nguồn điện Phantom: 24 V DC, có thể được thiết lập với phần mềm cài đặt
Connector: Block terminal (6 pins)… 2
|
